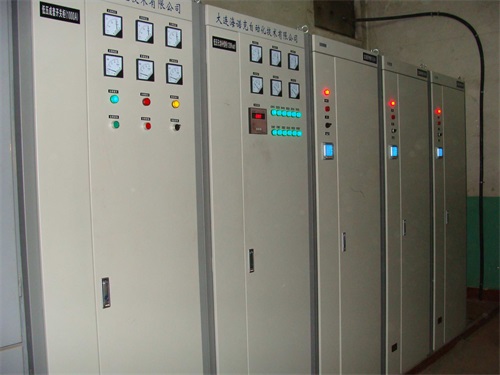

大连配电柜的接线方式是电力系统中非常重要的一环，它直接关系到电力系统的安全、稳定和高效运行。配电柜的接线方式主要分为以下几种：单母线接线、双母线接线、单母线分段接线、桥形接线、环形接线等。以下将详细介绍这些接线方式的特点、应用场景及其优缺点。

1.单母线接线

单母线接线是简单、常见的配电柜接线方式。其特点是所有进出线都连接在同一母线上，结构简单，造价低廉，适用于负荷较小、对供电可靠性要求不高的场合。

优点：

结构简单，易于安装和维护。

成本较低，适用于小型配电系统。

操作简便，便于故障排查。

缺点：

当母线发生故障时，整个系统将无法供电，可靠性较低。

扩展性较差，难以适应负荷增长的需求。

应用场景：小型工厂、住宅小区、商业建筑等负荷较小、对供电可靠性要求不高的场合。

2.双母线接线

双母线接线是在单母线接线的基础上增加了一条备用母线，以提高系统的可靠性。正常情况下，所有进出线都连接在主母线上，当主母线发生故障时，可以迅速切换到备用母线，保证供电的连续性。

优点：

提高了系统的可靠性，主母线故障时可以通过备用母线继续供电。

便于母线检修和维护，不影响正常供电。

缺点：

结构较为复杂，造价较高。

操作相对复杂，需要较高的技术水平。

应用场景：对供电可靠性要求较高的场合，如医院、数据中心、大型工厂等。

3.单母线分段接线

单母线分段接线是将单母线分为两段或多段，每段母线之间通过分段开关连接。当某一段母线发生故障时，可以迅速断开分段开关，隔离故障段，保证其他段母线的正常供电。

优点：

提高了系统的可靠性，故障段母线可以迅速隔离，不影响其他段母线供电。

结构相对简单，成本适中。

缺点：

分段开关的操作需要一定的技术水平。

当分段开关发生故障时，可能会影响整个系统的运行。

应用场景：中型工厂、商业综合体、学校等对供电可靠性有一定要求的场合。

4.桥形接线

桥形接线是一种较为复杂的接线方式，通常用于双电源供电系统。其特点是通过桥接开关将两条母线连接起来，形成一个桥形结构。正常情况下，两条母线独立运行，当某一条母线发生故障时，可以通过桥接开关将负荷切换到另一条母线，保证供电的连续性。

优点：

提高了系统的可靠性，双电源供电保证了供电的连续性。

便于母线检修和维护，不影响正常供电。

缺点：

结构复杂，造价较高。

操作复杂，需要较高的技术水平。

应用场景：对供电可靠性要求很高的场合，如大型数据中心、机场、火车站等。

5.环形接线

环形接线是一种将多条母线连接成环形的接线方式，通常用于多电源供电系统。其特点是通过环形连接，形成一个闭合的电力网络。正常情况下，负荷由最近的电源供电，当某一段母线发生故障时，可以通过环形连接将负荷切换到其他电源，保证供电的连续性。

优点：

提高了系统的可靠性，多电源供电保证了供电的连续性。

便于母线检修和维护，不影响正常供电。

缺点：

结构复杂，造价较高。

操作复杂，需要较高的技术水平。

应用场景：对供电可靠性要求很高的场合，如大型工业园区、城市供电网络等。

6.其他接线方式

除了上述常见的接线方式外，还有一些特殊的接线方式，如放射式接线、树干式接线等。这些接线方式通常用于特定的场合，具有各自的优缺点。

放射式接线：每条出线都直接从母线引出，适用于负荷分布较为分散的场合。优点是结构简单，缺点是当母线发生故障时，所有出线都将断电。

树干式接线：所有出线都从一条主干线引出，适用于负荷分布较为集中的场合。优点是节省电缆，缺点是当主干线发生故障时，所有出线都将断电。

7.接线方式的选择

在选择配电柜的接线方式时，需要综合考虑以下因素：

负荷大小：负荷较大的场合通常需要选择可靠性较高的接线方式，如双母线接线、桥形接线等。

供电可靠性要求：对供电可靠性要求较高的场合，如医院、数据中心等，通常需要选择双母线接线、环形接线等。

成本预算：不同的接线方式造价不同，需要根据预算选择合适的接线方式。

技术水平：复杂的接线方式需要较高的技术水平，选择时需要考虑到操作和维护的便利性。

配电柜的接线方式多种多样，每种接线方式都有其独特的优缺点和适用场合。在实际应用中，需要根据具体情况进行选择，以确保电力系统的安全、稳定和高效运行。单母线接线适用于负荷较小、对供电可靠性要求不高的场合；双母线接线和单母线分段接线适用于对供电可靠性有一定要求的场合；桥形接线和环形接线适用于对供电可靠性要求很高的场合。选择合适的接线方式，不仅可以提高系统的可靠性，还可以降低运行和维护成本，确保电力系统的长期稳定运行。
